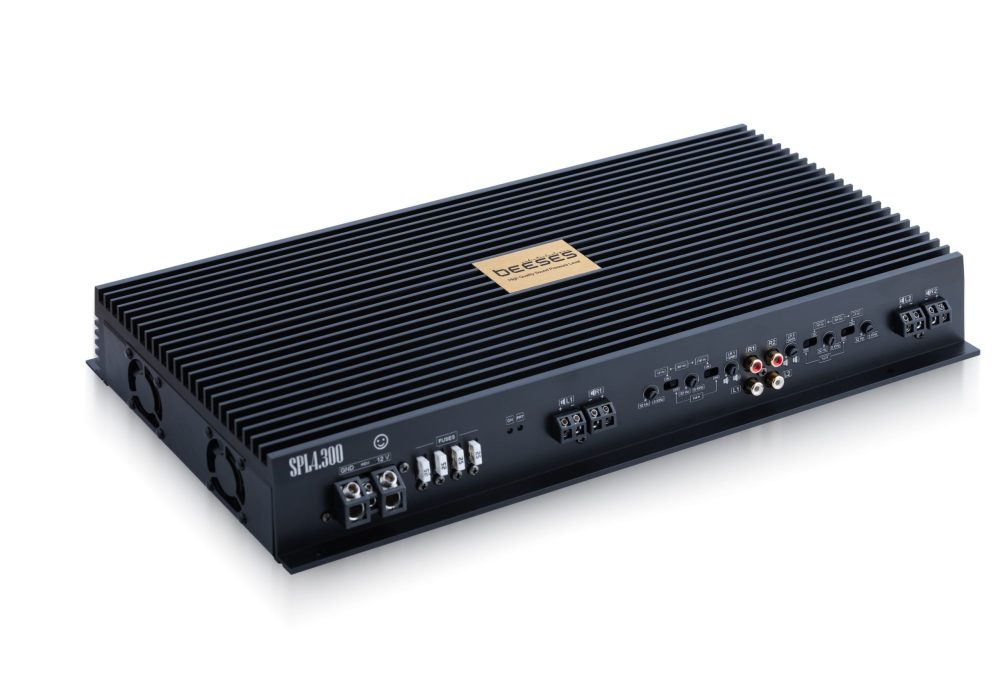

SPL 4300
Premium ve minimalist TASARIM
— BEESES
Sesin En Saf Haliyle Tanışın
Müziği Doğallığıyla Yaşayın: Petek Model Amfi,
sesi en doğal ve yalın haliyle sunar. Müziği olduğu gibi duymak istiyorsanız, bu amfiyi tercih etmelisiniz. Hiçbir aşırılık, hiçbir renklendirme yok, sadece saf ses!
Kontrol Sende, Müziğin Keyfi Sende
Sadelik ve Kolay Kullanım: Petek Model Amfi,
karmaşık ayarlarla uğraşmadan sadece müziğinizi dinlemeyi kolaylaştırır. Sadelik ve kullanım kolaylığı
için tercih edilen bir seçenektir.
Sesin Gerçek Gücü Burada
Net ve Doğal Ses Performansı: Petek Model Amfi,
sesi hiçbir detayı kaybetmeden iletmek için
tasarlanmıştır. Müziği olduğu gibi duyarak her notayı ayrı ayrı hayranlıkla dinleyebilirsiniz.

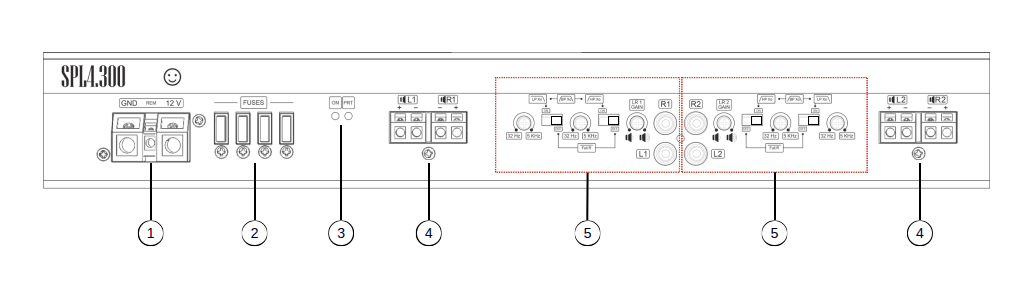

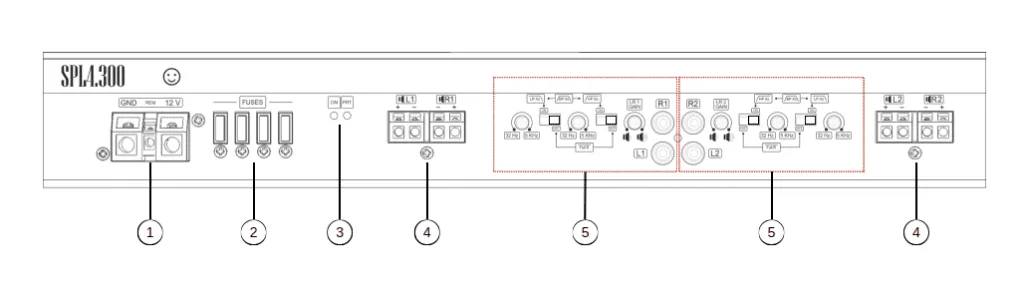

Bağlantı Ayarları
1. GND
Şase bağlantısı (Batarya negatif terminali veya aracın metal gövdesi).
Remote (Rem)
Remote kablo, genellikle mavi bir renkte olur ve amplifikatörün uzaktan açma veya kapama sinyali almasını sağlar. Ayrıca “REM” veya “REMOTE” etiketleriyle işaretlenmiş olabilir. Bu kablo, araç stereo sistemi kurulurken veya bir amplifikatör montajlanırken kullanılır.
+ 12 V
+12V Güç çıkış kablosu için batarya pozitif terminal bağlantısı.
2. 4X25A SİGORTA
Amfideki 100A sigorta, aşırı akım veya aşırı yüklenmeye karşı koruma sağlayan bir güvenlik ekipmanıdır. Eğer amfi anormal bir elektrik yükü veya kısa devre gibi tehlikeli durumlarla karşılaşırsa, sigorta bu durumları engellemek veya sınırlamak için çalışır. Bu şekilde amfinin ve bağlı ekipmanların güvenliğini sağlar.
3. POWER VE PROTECH LEDLERİ
Amplifikatör aktif hale geçtiğinde yanan LED’ler, normal çalışma durumunu gösterir. Koruma moduna geçtiğinde yanmaya başlayan LED’ler ise aşırı yük, düşük voltaj veya yüksek ısı gibi sorunları işaret eder.
Çıkış ve Crossover Ayarları
4. BAĞLANTI TERMİNALLERİ
LR1/2 Çıkış katının Hoparlör bağlantı terminalleri.
5. LR1/2 GAIN (KAZANÇ)
Amfide “gain,” sesin yükseltilip azaltılması için kullanılan bir kontrol parametresidir. Hoparlörünüzün teknik parametrelerine göre kazancı ayarlayınız. Kazancı fazla açmanız durumunda hoparlörünüz zarar görebilir.
CROSSOVER AYARLARI
Amplifikatörünüzün farklı frekans aralıklarını yönlendirmesini sağlar. Üç ana tür ayar bulunmaktadır:
- Düşük Geçiş Crossover (Low-pass): Yalnızca düşük frekansları (bass sesleri) geçiren bir filtredir. Bu ayar, subwoofer’lar için idealdir.
- Yüksek Geçiş Crossover (High-pass): Yalnızca yüksek frekansları (tiz sesleri) geçiren bir filtredir. Bu ayar, tweeter’lar için tercih edilmektedir.
- Band Pass Crossover: Belirli bir frekans aralığını (hem düşük hem de yüksek) geçiren bir filtredir. Genellikle mid-range hoparlörler için kullanılır.
+ 12 V: +12V Güç çıkış kablosu için batarya pozitif terminal bağlantısı.
Remote (Rem): Remote kablo, genellikle mavi bir renkte olur ve amplifikatörün uzaktan açma veya kapama sinyali almasını sağlar. Ayrıca “REM” veya “REMOTE” etiketleriyle işaretlenmiş olabilir. Bu kablo, araç stereo sistemi kurulurken veya bir amplifikatör montajlanırken kullanılır.
GND: Şase bağlantısı (Batarya negatif terminali veya aracın metal gövdesi).
4X25A Sigorta: Amfideki 100A sigorta, aşırı akım veya aşırı yüklenmeye karşı koruma sağlayan bir güvenlik ekipmanıdır. Eğer amfi anormal bir elektrik yükü veya kısa devre gibi tehlikeli durumlarla karşılaşırsa, sigorta bu durumları engellemek veya sınırlamak için çalışır. Bu şekilde amfinin ve bağlı ekipmanların güvenliğini sağlar.
Minimum Impedance 2 Ohms: Hoparlörlerin kutuplarının doğru bağlandığından emin olun. Aksi takdirde, fazların ters olması nedeniyle hoparlörler birbirlerini iptal edebilir ve ses kaybı yaşanabilir. Bu durum, müzik deneyiminizi olumsuz etkileyerek sesin kalitesini azaltır. Ayrıca, hoparlörlerinizin minimum empedansının 2 ohm olduğuna dikkat edin; bu değer altına düşerse hoparlörlere zarar verebilir.
Amfide “gain,” sesin yükseltilip azaltılması için kullanılan bir kontrol parametresidir.
- Hoparlörünüzün teknik parametrelerine göre kazancı ayarlayınız. Kazancı fazla açmanız durumunda hoparlörünüz zarar görebilir.
- Hoparlörlerin çalışma frekans aralıklarını göz önünde bulundurarak crossover kesim ayarlarının doğru yapılması önemlidir. Her hoparlör belirli frekanslarda en iyi performansı sergiler; yanlış ayarlar ses bozulmasına, distorsiyona ve aşırı yüklenmeye yol açarak hoparlörlere zarar verebilir. Uygun ayarlar, ses kalitesini artırır ve ekipmanın dayanıklılığını sağlar. Bu nedenle, hoparlörlerin frekans aralıklarına uygun kesim ayarlarının yapılması kritik öneme sahiptir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çalışma Voltajı | 10,5 V – 18 V |
| Çıkış Gücü RMS / Max | – @ 4 Ohm: 4 x 200 Watts – @ 2 Ohm: 4 x 380 Watts |
| THD | % 0,03 % 0,8 (4×200 W 4 Ohm Tam yük) |
| Damping | 400 |
| S/N Ratio | 110 dB |
| Giriş Hassasiyeti | 0,2 – 10V |
| Frekans Aralığı | 12 – 32.000 Hz |
| Boyutlar | 435 x 215,3 x 62,2 mm |
| Ağırlık | 5650 gr |
| Amplifikatör Teknolojisi | Class AB |
Mükemmelliğe Giden Yolculuk
Besleme Katı
Besleme ünitemiz için tercih edilen orijinal ve yüksek kaliteli bileşenlerin oluşturduğu besleme devresi, AB sınıfı amplifikatörümüzün enerji verimliliğini dijital amplifikatörlerle aynı düzeye çıkarmıştır. Düşük enerji tüketimi ve yüksek kaliteli ses gücü sağlamak amacıyla en önemli bileşenler özenle seçilerek devre tasarımı gerçekleştirilmiştir.
Bu tasarımda, 2 adet 1.5 kW trafo ve bu trafoları süren 8 adet IR güç MOSFET’i kullanılmıştır. Trafoların çıkışları paralel bağlanmıştır. Hat filtreleri sayesinde distorsiyon minimize edilmiştir.
Yük altında çekilen aşırı akımları dengelemek amacıyla, 6 adet Nichicon marka 125℃ Low ESR anlık yüksek akım verebilen otomotiv serisi kapasitörler tercih edilmiştir.
18 adet VISHAY marka 105℃ Low ESR yüksek amper kapasitörler kullanılarak şebekeden çekilecek akım minimize edilmiştir.
Koruma/Soğutma
SPL amplifikatörlerde, amplifikatörlerin arızalanması sık karşılaşılan bir durumdur. Düşük akü voltajları, aşırı yükler, düzgün yapılmayan ayarların sebep olduğu kırpılmalar ve DC karakteri (Clipping) gibi durumlar, SQ sistemlere göre çok daha fazla yaşandığından, SPL amplifikatörlerimizde koruma devrelerini oldukça kapsamlı bir şekilde tasarladık.
Isı ve güç oranına göre ayarlanmış 2 adet emme, 2 adet üfleme fanı bulunmaktadır. Bu dört fan, gerekli durumlarda devreye girer. Fanlar, anlık aşırı yükte aktif hale gelir. Bunun yanında, amplifikatörün uzun süreli çalışması (4 saatten fazla) durumunda ısıyı sürekli kontrol ederek ısı derecesine göre fan hızını ayarlayan sürme devreleri de mevcuttur. Fanların kapatılması, kısa devre, aşırı yük veya sürekli düşük voltaj beslemesi gibi durumlarda da oluşabilecek ısı artışlarında amplifikatör, şartlar düzelene kadar kendisini kapatır.
Her bir kanal için ayrı ayrı akım, voltaj, ısı ve aşırı yük koruması, tüm amplifikatör için ise clip, ısı ve ters voltaj koruması bulunmaktadır.
Ters voltaj bağlantısında (“+” ve “-” 12 Volt) sigortalar atacaktır. Hatalı bağlantı düzeltildikten ve yeni sigortalar takıldıktan sonra amplifikatör yeniden kullanılabilir.
Çıkış Katı Koruma Devreleri
Amplifikatörün içinde bulunan 4 adet çıkış devresinin her biri, kendi başına birçok koruma devresine sahiptir. Her çıkışı ayrı kontrol eden çıkış röleleri bulunmaktadır. Bu röleler, hem amplifikatorde oluşabilecek arızalar durumunda hoparlörleri korur hem de bağlantı ve hoparlörlerde oluşabilecek bir sorunda amplifikatörü korur.
Çıkış katı koruma devreleri birbirini etkilemez; her biri bağımsız çalışır.
Çıkış katının koruma devresi, clip (kırpma, DC), aşırı yük, kısa devre ve dışarıdan enerji girişi gibi durumlarda devreye girer. Dışarıdan hoparlör bağlantısına enerji girmesi ya da hoparlörün canlı ucunun araç gövdesine değmesi gibi özel durumlarda, amplifikatör çıkışı zarar görebilir. Bu durumda, koruma devresi röle çıkışını kapatır ve amplifikatörün beslemesini de kapatarak güvenliği sağlar.
Çıkış Katları (Amplifikatörler)
- Amplifikatörümüzde, yüksek güç sunan VISHAY marka TO247 kılıf MOSFET transistorleri tercih edilmiştir. Her bir çıkışta altı adet MOSFET kullanılması sayesinde, her kanal 1 ohm yük altında 600 watt ile test edildiğinde bile sorunsuz bir performans sergilemiştir.
- Besleme ve çıkış katlarında, gerekli olanın üzerinde güçlü bileşenler kullanılması, amplifikatörümüzün fazla ısı üretmeden sağlıklı ve verimli bir şekilde çalışmasını sağlamaktadır. Test ortamında 1 ohm yük altında çalışma gerçekleştirilmiş olmasına rağmen, piyasaya sürülen modelin 1 ohm çalışma sınırları kısıtlanmıştır.
- Çıkış katları, eşleştirilmiş TOSHIBA marka özel audio amplifikatör transistörleri ile sürülmekte olup, aynı seriden TOSHIBA transistörleri çıkış güç transistorlerini desteklemektedir. SPL seviyesinde SQ amplifikatör üretmek için en iyi üreticilerin orijinal malzemeleri kullanılmaktadır. Bu tasarım, performans ve dayanıklılığı en üst düzeye çıkarmak için titizlikle hazırlanmıştır.
